大画面TV対応・HDMIコンバーター搭載型・液晶モニター(VGA)対応コントロールBOX!

新品・COMBO AV EX PLUS
コントロールBOX 本体
大画面TV対応・HDMIコンバーター搭載型
PC用液晶モニター(VGA)対応)

本体価格:¥42,800.-
(税込)

在庫あり!
画面・画質・接続について
・PC用液晶モニター(VGA接続)や大画面TV(HDMI接続)で
アーケードゲーム基板 (15KHz・24KHz・31KHz)が
プレイできるコントロールBOXです。
・HDMIはVGA(31KHz)より変換しますので、
 VGAと同等の高画質な画面で出力されます。
 (VIDEO,S端子→HDMI変換のような画質の劣化はありません)
HDMIは音声と映像を1本のケーブルで伝送できるため、
 誤接続などがなく非常に取り扱いやすいです。
・HDMIとVGAの同時2画面出力が可能なので、分配機なしで
 録画しながらゲームができます!
・従来の15KHzの業務用RGBモニター(ブラウン管)に
 対応しています。
 (DIN8PINはパナツイン、KICs91、KIC-045、旧コンボAV、
  ボードマスターと同じです)

本体の仕様
・本体は非常に丈夫で美しいステンレス製なので錆びません
 パネルはブラックのカーボン調
 適度な重みでプレイ中の操作に安定感があります
 2レバー12ボタン (レバー・ボタンはすべてセイミツ製)
 サンワ製のレバーも取付可能 (取り付け穴に互換性あり)
・本体は50センチのワイドな幅で、2人同時プレイも
 余裕があり快適!(サイズ:W 50cm D 20cm H 11cm)
・上部パネル部が容易に開閉できるため、メンテナンスが
 しやすいのが特徴。
 レバー・ボタンは全てファストン端子のため、修理・調整・
 交換が簡単!
・シンクロ連射装備・12回路(12ボタン対応)OFFにすれば
 ノーマルボタン仕様
 (6段階速度調整可)設定スイッチはボックス内にあります。
★プロトタイプのため、手作り感のある箇所がありますが
 何卒ご了承ください。
★実物は掲載商品と若干異なる場合がございますので、
 あらかじめご了承ください。(参考写真)

その他の主な仕様
・JAMMAコネクター
 JAMMA規格ですが、一部配線が異なります。
 27番目上下のGNDに各キック6を配線しています。
 キックボタンはメインハーネスから取り出せます。
 詳しくは配線表を参照ください。
・スイッチング電源 (Smun製)
 +5V10A +12V10A -5V1A -12V1A
・8Ω 10W フルレンジスピーカー
 音声ボリューム 外部出力音声ジャック(3.5φ)付
 (※ビデオ・Sコンバーターは内蔵していません。)

標準付属品
・VGA15PINケーブル ・本体電源コード
・取扱説明書

お得な特別セット
・COMBO AV EX PLUS用 JAMMA変換ハーネス(50cm)
 デジタル電圧計 +CP-1キックコネクター付(¥7,560.-)
 特別セット価格:¥50,360.-(税込)



COMBO AV EX PLUS 本体





COMBO AV EX PLUS (左上テストSW)






COMBO AV EX PLUS (右上ロゴ部分)





(左側面)




上部パネル部が容易に開閉できるため、
メンテナンスがしやすい。

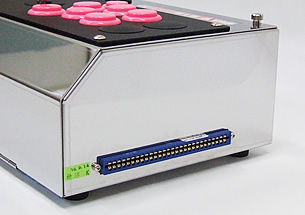

ハーネス接続エッジコネクタ (右側面)

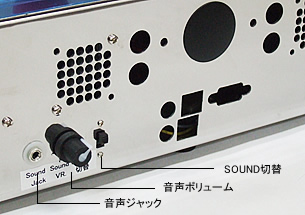

音声ジャック・音声ボリューム (背面)

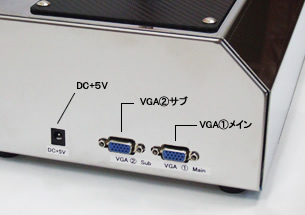

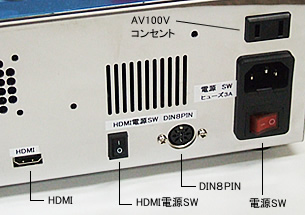

電源SWなど (背面)


レバー・ボタンは全てファストン端子のため、
修理、調整、交換が簡単

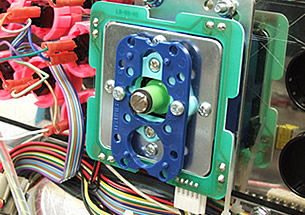

ジョイスティック(セイミツ製)

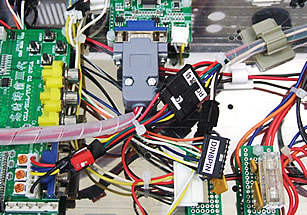

HDMIコンバーター

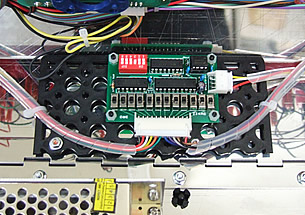

シンクロ連射装備・12回路(12ボタン対応)
OFFにすればノーマルボタン仕様

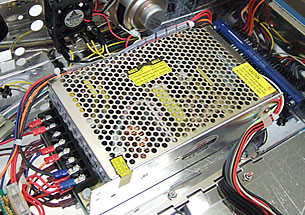

スイッチング電源 (Smun製)
+5V10A +12V10A -5V1A -12V1A

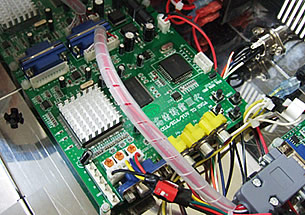

HDコンバーター(GONBES社 GBS-8220)アーケード基板
(15KHz,24KHz)⇒PCモニター(VGA 31KHz)変換


本体電源コード付属


VGAコード15PIN ケーブル付属

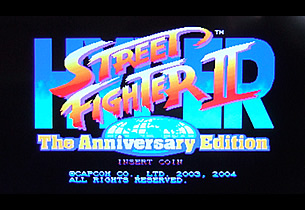

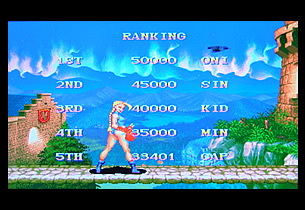

参考画面:CP-2 (15KHz)
(VGA・HDMIの画質はどちらも同じ)



参考画面:CP-2 (15KHz)
(VGA・HDMIの画質はどちらも同じ)

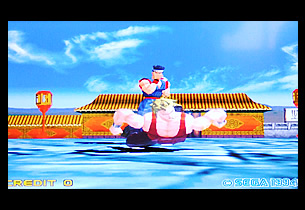

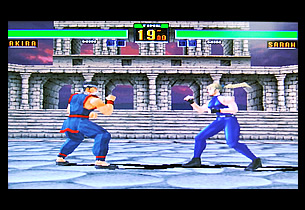

参考画面:モデル2 (24KHz)
(VGA・HDMIの画質はどちらも同じ)


参考画面:モデル2 (24KHz)
(VGA・HDMIの画質はどちらも同じ)

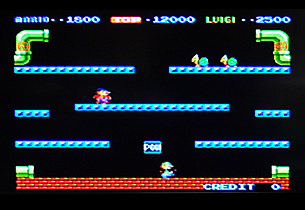

参考画面: (15KHz)
(VGA・HDMIの画質はどちらも同じ)


参考画面: (15KHz)
(VGA・HDMIの画質はどちらも同じ)
